嵌入式系統軟硬件

隨著計算機技術的發展，嵌入式系統的應用領域不斷擴大，大至航天飛機自動導航系統，小至移動電話、智能家用電器。嵌入式系統是一種典型的軟硬件混合系統，目前的產品一般包括嵌入式微處理器和相應的控制軟件。

一、嵌入式系統與軟硬件協同開發的簡介

早期的微處理器都是4位和8位的。隨著制造技術的不斷發展，集成的8位微控制器開始出現，并且16位微處理器也開始用于更復雜的嵌入式系統中，32位結構的設備和高度集成的微控制器逐漸占領了高端應用的市場。盡管如此，功能更強大的微處理器并沒有取代早期的微處理器，而只是給嵌入式系統設計人員提供更大的選擇范圍，使其可以根據功能、特點、可用性和價格，選擇合適的微處理器產品。

早期由于系統功能單一，嵌入的軟件部分都是由廠家自己單獨設計的代碼組成，所以非常簡單。但隨著應用的擴大，系統越來越復雜，尤其是對于高檔嵌入式微處理器系統，多任務模型被廣泛應用于軟件開發，并且許多廠家還選擇了第三方的商用嵌入式實時操作系統產品(RTOS)。嵌入式系統中的硬件資源環境一般比較苛刻，內存一般都不大，要在如此緊張的資源下完成復雜的功能，這就要求嵌入式系統的軟件部分必須盡量的小巧、穩定和高效。

二、軟硬件聯合設計的一般方法

軟硬件聯合設計方法是在軟硬件混合數字系統的設計過程中，針對傳統的設計方法割裂了軟件和硬件開發過程的缺陷而提出的，它是指軟件和硬件使用統一的設計方法及采用一致的設計工具來進行綜合、驗證、模擬的設計方法。

軟硬件聯合設計的主要步驟如下:(1)系統級建模描述:建立一個完整的系統描述，以便在不考慮實現細節的情況下驗證系統的行為，驅動功能驗證和軟硬件劃分；(2)軟硬件聯合綜合:包括軟硬件劃分和調度、約束代碼生成、硬件及接口綜合。(3)軟硬件聯合模擬、調試和驗證:在已知軟件和硬件部件行為的基礎上對系統的行為進行建模，并驗證系統的功能和評價系統的性能。

三、軟硬件聯合設計方法的運用與發展

如前所述，嵌入式系統是一種典型的軟硬件混合系統。在設計的開始，設計者要對系統進行軟硬件劃分。這里的軟件及硬件不僅可以是分離的部件，也可以是同一個物理部件的不同抽象層次。在這兩種情況下，軟硬件之間的相互依賴關系都會導致在它們各自實現方法上的折衷。同時，由于嵌入式系統應用需求變化大，對性能、實時性和靈活性的要求較強，最初的設計和劃分對于整個系統的設計質量影響很大；又由于高端產品的復雜性使得許多問題在軟硬件集成過程中才會暴露出來。這些都對聯合綜合和聯合模擬提出了需求，因此，嵌入式系統的設計有必要而且迫切需要引入軟硬件聯合設計的方法。

從方法學的角度來看，嵌入式系統的軟硬件聯合設計遵循上述一般方法和規律。而隨著微電子技術和嵌入式系統本身的發展，其設計方法還會呈現出一些新的特色。

1、軟硬件劃分

同其它軟硬件混合系統的設計一樣，軟硬件劃分是嵌入式系統設計中十分關鍵的一步。如何提高劃分算法的效率，降低時間復雜性，是研究的重點。已有的研究成果從多方面提高劃分的有效性，除了最基本的模擬退火算法，還提出了基于編譯器指導的方法、基于圖的最小代價算法、軟硬件流水線化、交互式劃分等方案。

2、商用組件的標準化和高度集成化對軟硬件設計的影響

隨著微電子技術的發展，更多的標準商用組件投入市場，同時高度集成的設備減少了芯片的數量。許多設計人員現在都非常樂意使用合并更多功能的微處理器和微控制器。相應地，軟件的設計也出現了變化。軟件開發工作量急劇增長，經常達到全部工作的70%～80%。為了縮短開發周期，伴隨著硬件標準化的趨勢，軟件內容也從自行設計轉向盡量采用具有知識產權的產品。利用可移植代碼和標準的實時操作系統，成為設計嵌入式系統應用軟件的方向。當然，對于嵌入式系統開發人員而言，涉及標準部件的集成和選擇知識產權的決策也是非常復雜的，現在和將來都必須面對。

從上述的變化中，可以看出:隨著標準化軟硬件組件的日益豐富，嵌入式系統設計中軟硬件劃分的粒度增大，從而系統描述相對明確化，軟硬件設計工作明顯簡化，更注重接口設計和整體性能，設計空間靈活性和多樣性大大增加。這些變化對現有的設計方法和相關技術提出了新的需求，比如如何精化劃分算法，使之無需考慮不必要的細節，又比如進一步提高聯合模擬和驗證的抽象層次，縮短開發周期等等問題。

3、嵌入式系統設計中的“聯合”與“分散”

在傳統的設計方法中，軟件的設計往往滯后于硬件，而軟硬件聯合設計方法中所采取的聯合模擬技術、虛擬原型技術正是要彌補這種差距，因此，軟件和硬件設計工程師一起工作成為一種發展潮流。通過聯合設計，特別是聯合驗證技術，軟件工程師能夠盡早在真實硬件上測試，而硬件工程師能夠盡早在原型設計周期中驗證他們的設計。要達到這個目標必須提供集成的開發環境，在這個環境中可以完成軟硬件建模、聯合模擬及評價。目前已有一些解決方案，如指令集仿真器和標準的低價格的商業評估版。另外，低成本的主-目標機連接技術已經得到廣泛應用。

嵌入式系統發展的另一特點是，需要的開發人員越來越多。為了有效管理開發隊伍，必須將一些專有技術封裝起來，以便使非專業人員可以安全、可靠和直接的方式使用。因而，在嵌入式系統的設計中還要引入面向?qū)ο蟮乃枷?。在許多大公司中，軟件開發隊伍不是簡單的增長，而是正在分散化，成員的工作地點可以分布于不同的地域或不同的國家。這種情況導致了“技術中心”的出現，因而使用“軟件部件”變得越來越現實。

四、SOPC 嵌入式系統中軟硬件協同簡介

隨著半導體技術的高速發展，集成電路的規模不斷增大，以及大規?？删幊踢壿嬈骷某霈F(xiàn)，使得整個系統集成在單個芯片上并實現在系統可編程成為可能，這就是片上可編程系統SOPC(System on a Programmable Chip)。它支持并行SOPC技術具有靈活的設計方式:可裁減、可擴充、可升級，并具有軟硬件在系統可編程的功能。

基于FPGA(Field－Programmable Gate Array，即現場可編程門陣列)的片上可編程系統SOPC設計近年來在半導體領域中呈現出高速增長態勢，成為系統級設計者的首選，但是隨著系統規模的不斷增大，使得整個系統的設計變得非常困難，系統開發周期越來越長，而現今的嵌入式電子產品對系統的開發周期是非常敏感的，因此快速、高效的設計方法是一個值得探討和研究的問題。對于嵌入式系統設計中存在的這些問題，研究者提出了一種軟硬件協同設計的新方法。

SOPC系統是軟件和硬件的綜合體，系統中許多功能模塊既可以由硬件來完成，也可以由軟件來實現。硬件實現的特點是性能高、速度快，但是成本較高、靈活性差；而軟件實現的特點是靈活性好、成本較低，但是性能差。因此，設計實現過程中如何兼顧系統的功能和性能(如功耗、成本、面積等)需求，使它們達到一種最優組合，這正是軟硬件協同設計方法所要解決的主要問題。

五、傳統電子設計方法

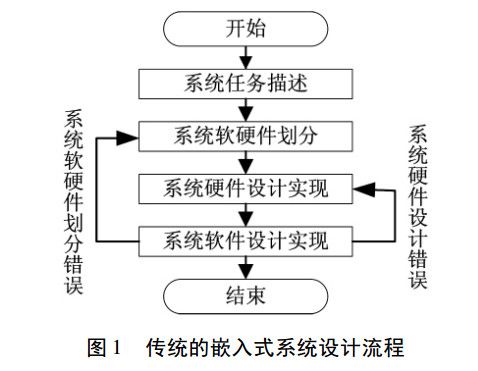

目前，國內外的企業普遍采用的是傳統的嵌入式系統設計方法。這種方法的步驟是首先對系統的需求描述進行定義，然后進行系統的軟硬件劃分，劃分好以后就開始分別進行硬件和軟件的設計，如果硬件和軟件設計中發現錯誤將直接返回到軟硬件的劃分。傳統的嵌入式系統設計流程如圖1所示。

這種方法的缺點如下:

1)系統的軟件設計和硬件設計的并行性低，設計周期較長。這種設計流程采用先對硬件進行設計，然后是軟件設計。即硬件設計好之后，在此硬件基礎之上進行軟件設計。此串行化的設計方法當硬件設計完成再進行軟件的調試時，如果發現硬件設計出現錯誤，糾正錯誤就要付出高昂的人力、物力代價。不能對系統的軟硬件進行協同驗證，導致了設計重復性工作的次數大幅度增多，加大了設計成本。

2)系統設計層次低，系統級設計依賴于手工，設計的大規模超出了設計人員的能力，系統的軟硬件的開發流程缺少溝通與協調，導致設計效率的降低。

3)對于定制的嵌入式處理器不支持，嵌入式處理器為固定的模塊，不支持設計的可重用。

六、軟硬件協同設計方法的特點

因為傳統的嵌入式系統設計方法的這些缺點，人們開始探索新的設計方法來適應高速發展的嵌入式系統，這種方法就是軟硬件協同設計方法。它早在1993年就已經成為嵌入式系統中系統級設計領域的研究方向和熱點。

軟硬件協同設計方法的特點如下:

1)軟硬件協同設計技術采用并行設計和協同設計的思想，使得設計開發周期縮短，設計效率大大提高。

2)軟硬件協同設計采用了統一工具和表示方法，對軟硬件合理進行劃分，合理分配系統功能，對成本、性能、功耗等各個方面進行權衡，盡可能得到最優化的設計。

3)軟硬件協同設計采用軟硬件協同仿真的方法，對整個系統進行全局的設計驗證。

軟硬件協同設計對于設計的抽象層次有了很大的提高，而且拓寬了設計的覆蓋范圍，它可以使嵌入式系統的設計效率更高，速度更快。軟硬件協同設計是一種新的設計方法和思想，它不僅僅是一種設計技術，它是要把軟件和硬件的設計聯系起來，以免這兩部分設計過早的獨立起來。軟硬件協同設計技術現在正處于發展階段，有很多理論還不成熟，然而這種技術極大地提高了嵌入式系統的設計效率，有很大的研究價值和社會意義。

七、軟硬件協同設計的開發流程

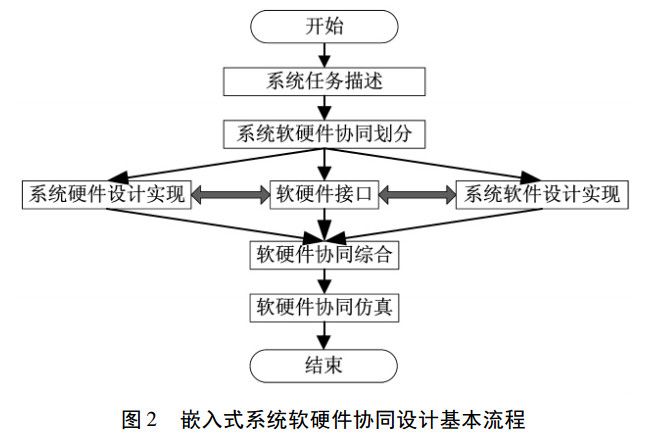

嵌入式系統設計的主要任務包括:系統任務描述，系統建模，用來實現系統的功能需求；對系統進行適當?shù)能浻布澐?，用以滿足性能要求、降低成本和功耗；系統的協同綜合和對系統實現及規范性進行仿真。軟硬件協同設計的目的是使系統的各影響因素之間可以相互協調地完成系統功能。軟硬件協同設計基本流程如圖2所示。

1、系統任務描述

要想設計一個SOPC系統，第一步是要明確系統的需求，也就是系統的性能和要實現的功能，接下來是對系統進行建模。SOPC系統的模型主要有有限狀態機模型、數據流圖模型、任務流圖模型、離散事件模型、Petri網模型等。建立一個對軟硬件通用的系統功能描述方法，來解決系統的統一描述問題，目前通常情況下是采用系統描述語言的方式。這樣在軟硬件劃分后，才能編譯并映射成硬件描述語言和軟件實現語言，為系統的軟硬件協同工作提供有力的保證。

2、系統軟硬件劃分

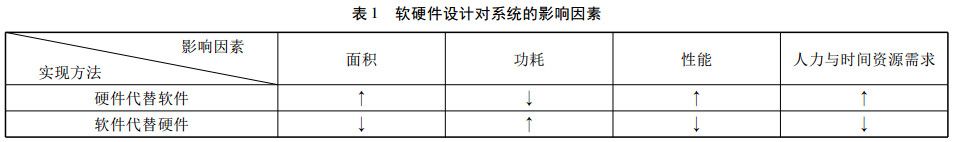

在傳統的嵌入式設計方法中，軟件和硬件的開發過程是割裂開的，它們之間缺乏溝通。這樣就使得系統的設計效率很低。針對這一缺點，提出軟硬件協同設計的方法，這種方法中軟硬件系統的劃分是軟硬件協同設計中關鍵的步驟之一。系統中硬件實現部分對系統的性能有決定作用，通常硬件實現部分速度較快，但是成本控制在這部分也起著決定性的作用。系統中軟件實現部分通常具有很大的靈活性，決定著系統配置的靈活性，但是要占用一定的FPGA邏輯單元和耗費一定的時間。如表1所示。表1指出了系統是由硬件實現還是軟件實現對芯片面積、功耗、性能和人力與時間資源需求的影響，合理的軟硬件協同設計方案，對嵌入式系統的設計有很重要的作用。軟硬件的合理劃分，在滿足系統功能的基礎上，能夠充分發揮硬件處理的快速和軟件控制靈活的特點。

軟硬件劃分的結果追求的是提高系統運行速度、減小面積、降低成本、減少功耗。但軟硬件劃分通常是一個傳統的難題，由于劃分問題本身就具有很大的難度，而且SOPC具有巨大的搜索空間，所以情況更加嚴峻。現如今自動劃分算法仍然不能取代有經驗的設計者。劃分的方法基本上從兩個方面入手:一是面向軟件，從軟件到硬件要求滿足時序的特點；二是面向硬件，從硬件到軟件要求降低成本。在進行劃分時，要考慮整個目標系統的體系結構、粒度、軟硬件實現的成本等各個因素。劃分完成后，產生軟硬件系統的分割的界面，提供給軟硬件進行溝通、驗證和測試使用。常用的軟硬件協同劃分算法有模擬退火算法、遺傳算法等。遺傳算法和模擬退火算法的互補性比較好，將這兩種算法相結合而形成的遺傳退火算法將繼承這兩者的優點，在軟硬件劃分上的效能很好，現在這種智能算法是軟硬件劃分算法領域的一個研究熱點。

3、軟硬件協同綜合步驟

軟硬件劃分完成以后，分別進行軟件系統和硬件系統的設計實現。對劃分完成的系統進行設計的階段叫做綜合。這個步驟的主要任務是將劃分完成的系統的描述轉換成為可以綜合的硬件描述和可以編譯的軟件程序。構建包含軟件和硬件的實現結構描述的設計轉換過程。比如說劃分后的描述可以翻譯成為Verilog HDL(硬件模塊)和C(軟件模塊)。軟硬件協同綜合包含以下三個步驟:

1)處理單元分配，決定嵌入式系統由哪些處理器、DSP及專用硬件等體系結構級別的單元組成；

2)任務指派，決定系統當中哪些功能由硬件處理單元實現，哪些功能由處理器用軟件來實現；

3)任務調度，決定分配給每個處理單元上任務的開始時間和執行順序。

4、軟硬件協同仿真

軟硬件協同仿真驗證是對整個系統設計的正確性和性能指標確定的一個評估階段。在嵌入式系統設計的各個階段，可以把仿真驗證分為系統級仿真、行為級仿真、寄存器傳輸級(RTL級)仿真和門級仿真。系統級仿真一般情況下用來評估系統的整體功能和對算法的正確性的驗證；行為級仿真可以對所設計的邏輯進行仿真，但不會考慮目標器件的特性，比如容量，延遲等，行為級仿真可以使用高級的語句，比如報錯語句、文件讀寫語句、浮點格式等，但這些語句通常都是不能在目標器件中實現的；寄存器傳輸級仿真檢查各模塊的邏輯功能是否正確，然后，將通過仿真的各模塊集成在一起，對整個系統進行功能仿真，這一階段的仿真沒有包括硬件電路的時間信息，因此，只能從邏輯功能方面對設計進行驗證；門級仿真是將使用綜合軟件綜合后生成的門級網表或者是實現后生成的門級模型進行仿真，不加入時延文件的仿真。

典型的軟硬件協同仿真一般是在CPLD或FPGA的開發環境下，在Quartus II下運行。系統如果采用的IP核等一些資源已經進行了單獨的驗證，則對它的門級或者RTL級的仿真驗證可以省略。

八、嵌入式系統軟硬件協同設計總結

基于SOPC的軟硬件協同設計方法能夠在宏觀上把握復雜系統，克服了傳統設計方法存在的缺點，能夠充分挖掘軟件和硬件之間的協同性，對系統的軟硬件進行正確劃分，并能夠選取合適的IP，建立系統的設計平臺和驗證平臺，推動軟件和硬件的并行研發，降低設計風險，縮短開發周期，在嵌入式系統的設計中發揮著重要的作用。隨著邏輯設計和EDA工具的支持，基于SOPC的軟硬件協同設計技術在嵌入式應用系統的設計中發揮越來越重要的作用，將是今后IP－SOPC設計領域中的最核心技術。

嵌入式系統具有強大的生命力，廣闊的市場和深遠的應用前景使它的發展日新月異。為了更快捷、更有效地開發各種嵌入式應用，研究軟硬件聯合設計方法具有很重要的學術和商業價值。系統建模、軟硬件劃分、虛擬原型等技術仍然是嵌入式系統設計中的關鍵問題，并隨著微電子技術和計算技術的發展不斷地補充和發展。
